MAX-12系列环保/SF₆气体绝缘开关柜(C-GIS)

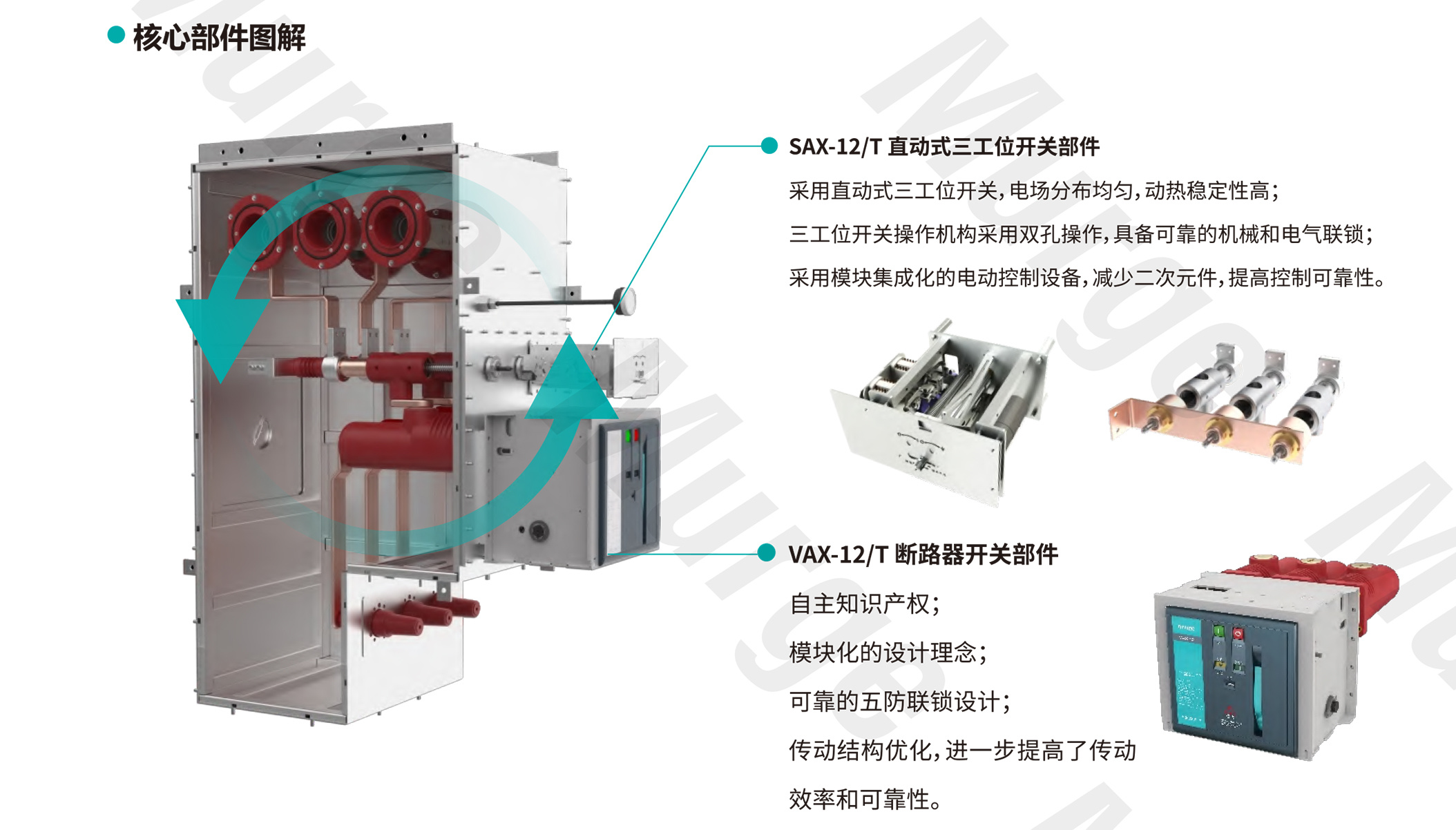

MAX系列环保/SF₆气体绝缘开关柜(C-GIS)是默飓公司自主研发的具有自主知识产权的新一代开关产品，其内部采用微正压N₂或SF₆气体作为绝缘介质，以真空断路器、三工位开关为主要一次元件，密封在充气隔室内部，气室采用3mm厚优质不锈钢板焊接成型，不受环境影响;具有绿色环保、运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命、环境适应性强等特点。
MAX系列开关设备系12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电公司、中小型发电机送电、工矿企事业配电以及电力系统变电所的受电、送电及大型高压电动机起动等，实行控制、保护与监测。

E-mail:

产品描述

执行标准

GB/T 1207电磁式电压互感器
GB/T 1208电流互感器
GB/T 1984高压交流断路器
GB/T 1985高压交流隔离开关和接地开关
3.6kV~40.5kV 交流金属封闭开关设备和控制设备GB/T 3906GB/T11022 高压开关设备和控制设备标准的共用技术要求GB 50150电气装置安装工程电气设备交接试验标准
DL/T 402高压交流断路器订货技术条件
DL/T 4043.6kV~40.5kV 交流金属封闭开关设备和控制设备DL/T 486高压交流隔离开关和接地开关
DL/T 593高压开关设备和控制设备标准的共用技术要求Q/GDW13088.1-2018 12kV~40.5kV高压开关柜采购标准第1部分:
通用技术规范
Q/GDW13088.18-2018 12kV~40.5kV高压开关柜采购标准第18部分12kV 1250A~31.5kA充气式高压开关柜专用技术规范Q/GDW13088.19-2018 12kV~40.5kV高压开关柜采购标准第19部分12kV2500A~31.5kA充气式高压开关柜专用技术规范Q/GDW13088.19-2018 12kV~40.5kV高压开关柜采购标准第20部分12kV3150A~40kA充气式高压开关柜专用技术规范

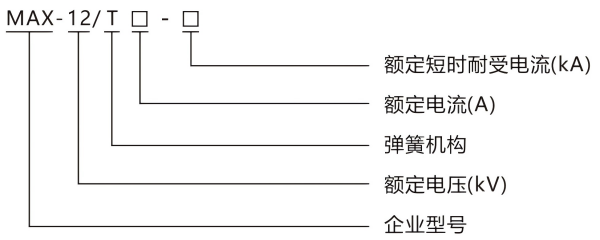

产品型号

MAX-12开关柜技术参数表

序号	项目			单位	参数
1	额定电压			kV	12
2	额定频率			Hz	50
3	额定电流			A	1250/2500/3150
4	额定绝缘水平	1min工频耐压	相间、对地	kV	42
			断口	kV	48
			控制和辅助回路	kV	2
		雷电冲击耐压	相间、对地	kV	75
		雷电冲击耐压	断口	kV	85
5	额定短时耐受电流			kA/s	25、31.5、40/4
6	额定峰值耐受电流			kA	63、80、100
7	额定短路开断电流			kA	25、31.5、40
8	额定短路关合电流			kA	63、80、100
9	断路器电寿命			/	E2
10	额定操作顺序			/	O-0.3s-CO-180s-CO
11	机械寿命		断路器	次	20000
11	机械寿命		隔离/接地开关	次	5000
12	回路电阻		1250A	μΩ	≤120
			2500A	μΩ	≤80
			3150A	μΩ	≤80
13	额定充气压力(20℃时表压)			MPa	0.02
14	气体年相对泄漏率			年	≤0.01%
15	绝缘气体			/	N₂/SF₆
16	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码)	/	IP67
			柜体(IP代码)	/	IP41
			柜体(IK代码)	/	Ik10
17	燃弧试验(故障电流/持续时间)			kA/s	31.5/1、40/0.5

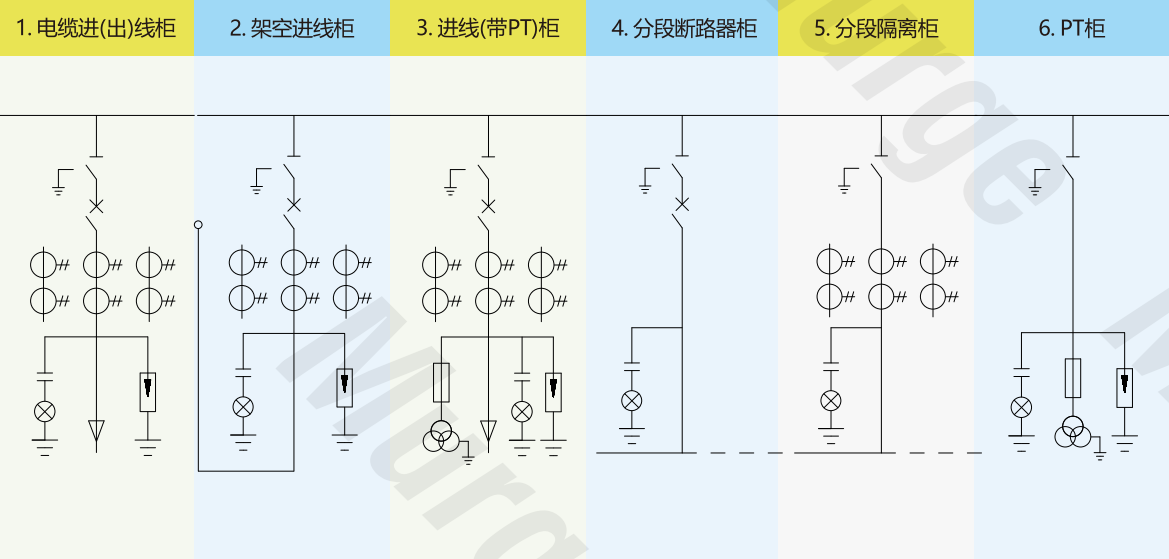

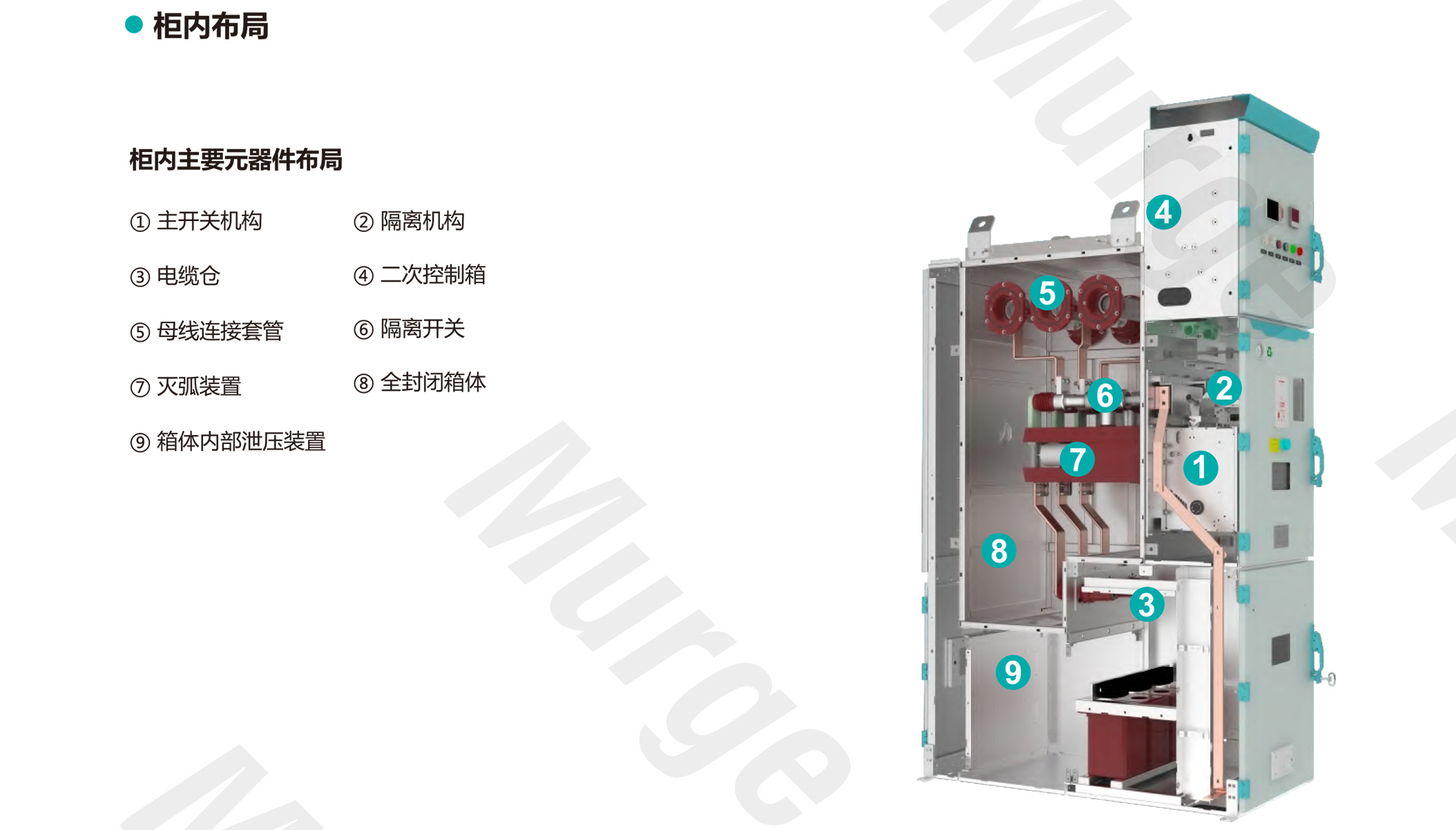

主要一次典型方案

安装尺寸表

额定电流(A)	1250	2500	3150
柜宽 ( mm )	600	800	1000

技术要求

L柜宽(mm)	600	800	1000
L1地脚孔(mm)	430	630	830

1.开关设备可用螺栓连接到基础槽钢上或焊接到地基槽钢上

2.基础槽钢的敷设应保证平整，每米的不平整度不得大于1mm;

3.地基应能承受开关柜最大静载荷2000kg，最大冲击负荷3000 kg;
