MGC-12/24系列SF₆气体绝缘环网柜

MGC系列SF₆气体全绝缘紧凑型环网柜(RMU)是默飓公司自主研发的新型SF₆气体绝缘的中压开关设备，产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式单元与扩展式单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
MGC系列开关设备是一个完全密封的系统，其所有一次元件均封闭在不锈钢的壳体内，不受环境影响;具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
产品已通过国家级高压电器试验中心型式试验，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。

E-mail:

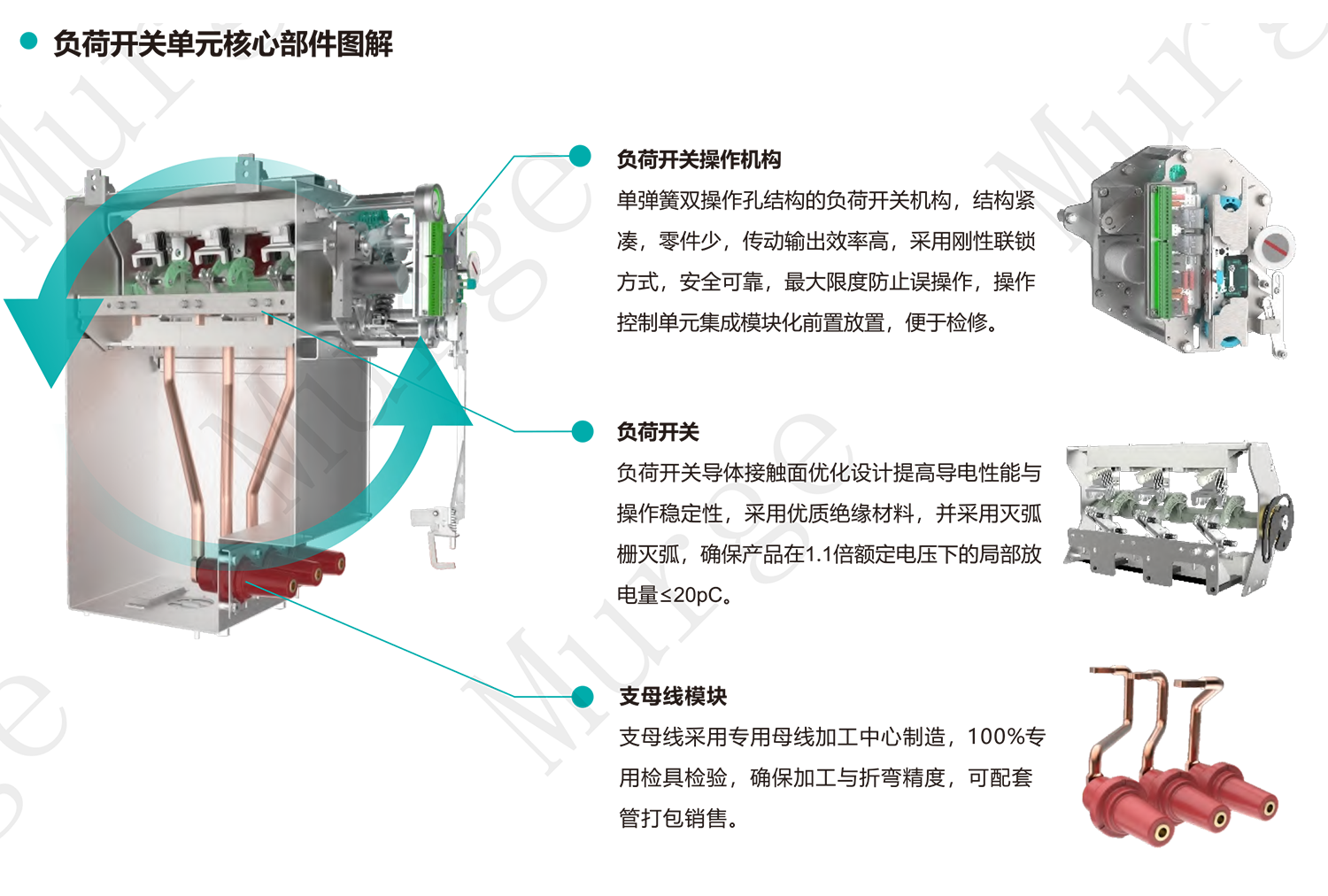

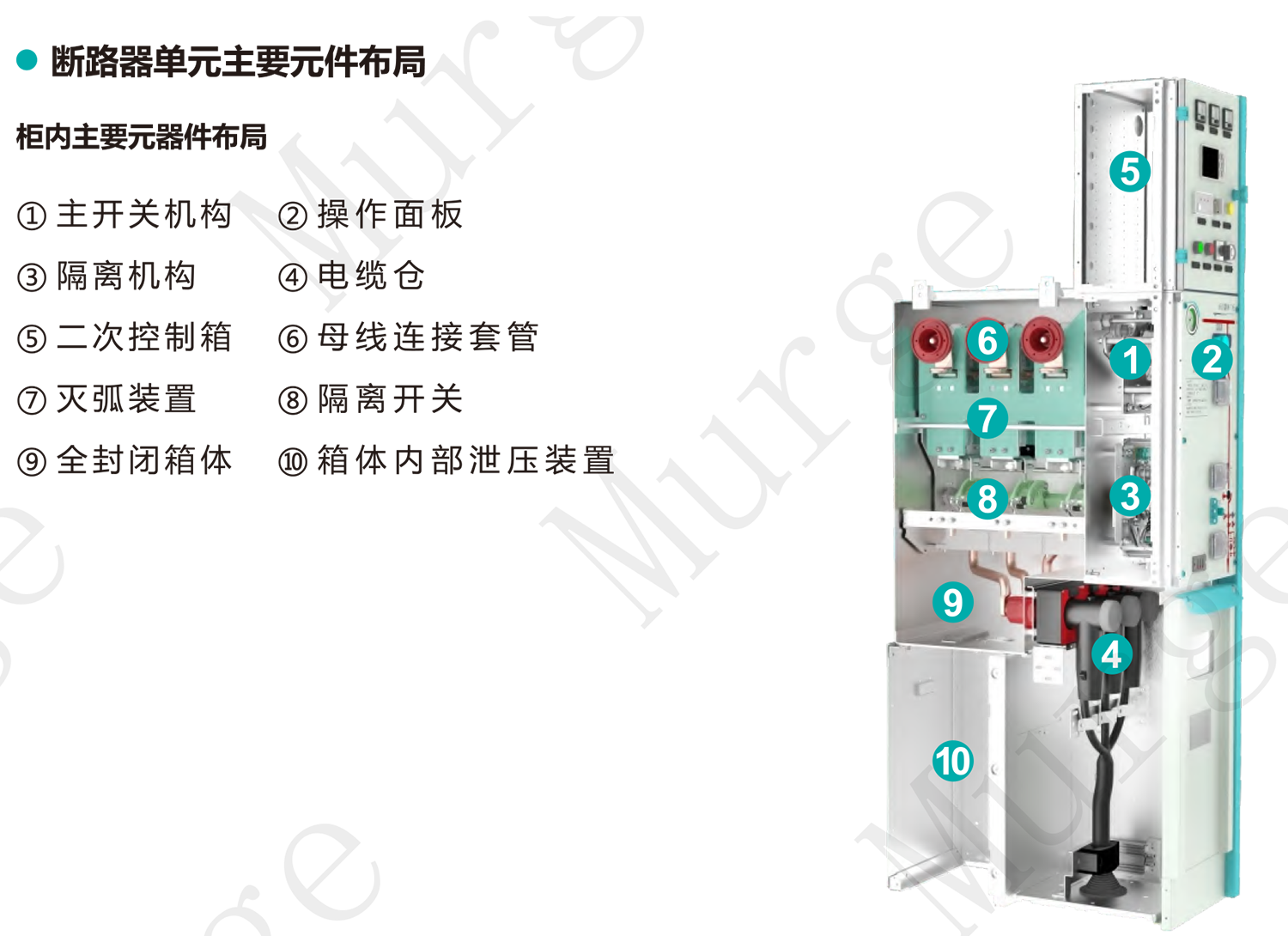

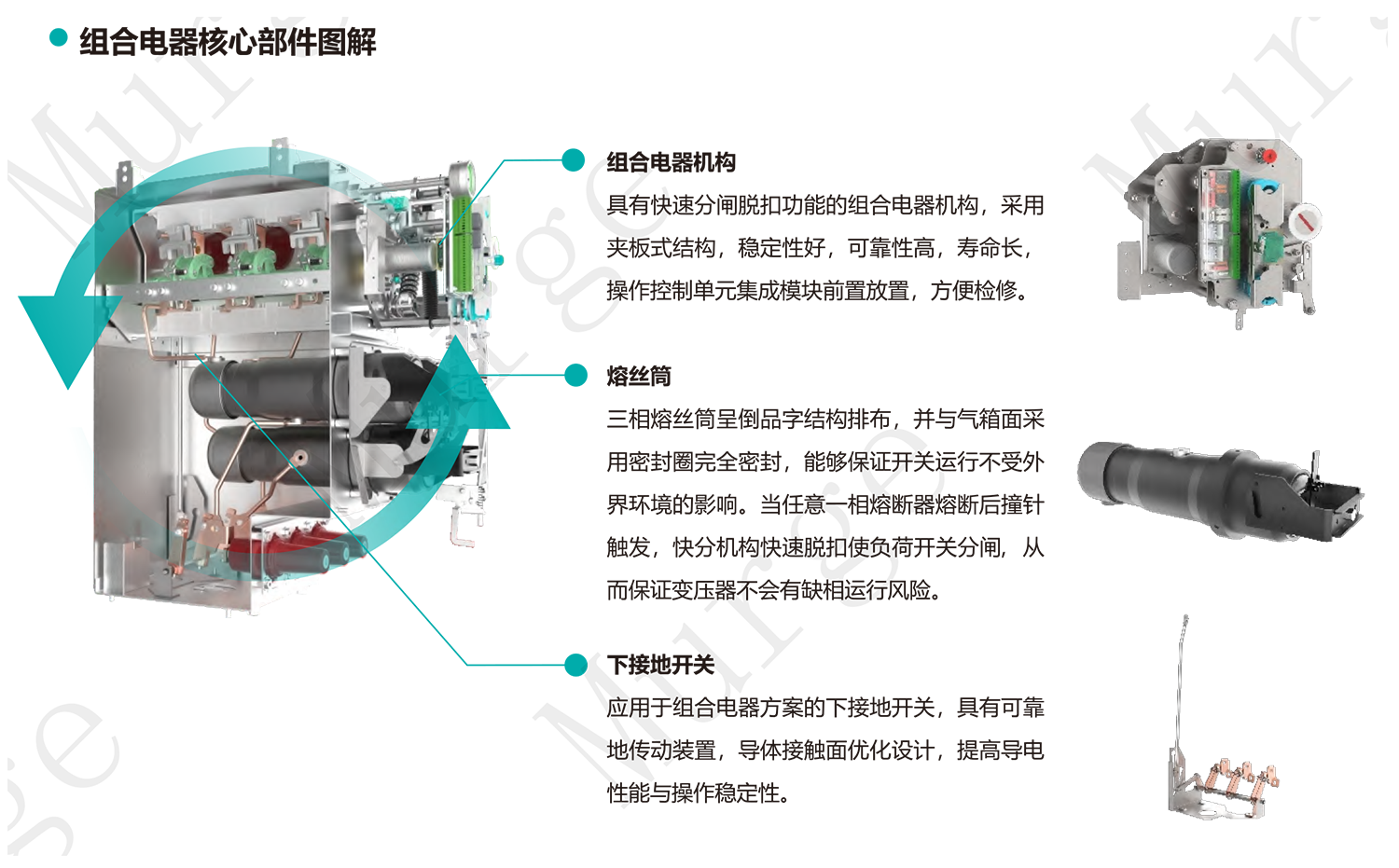

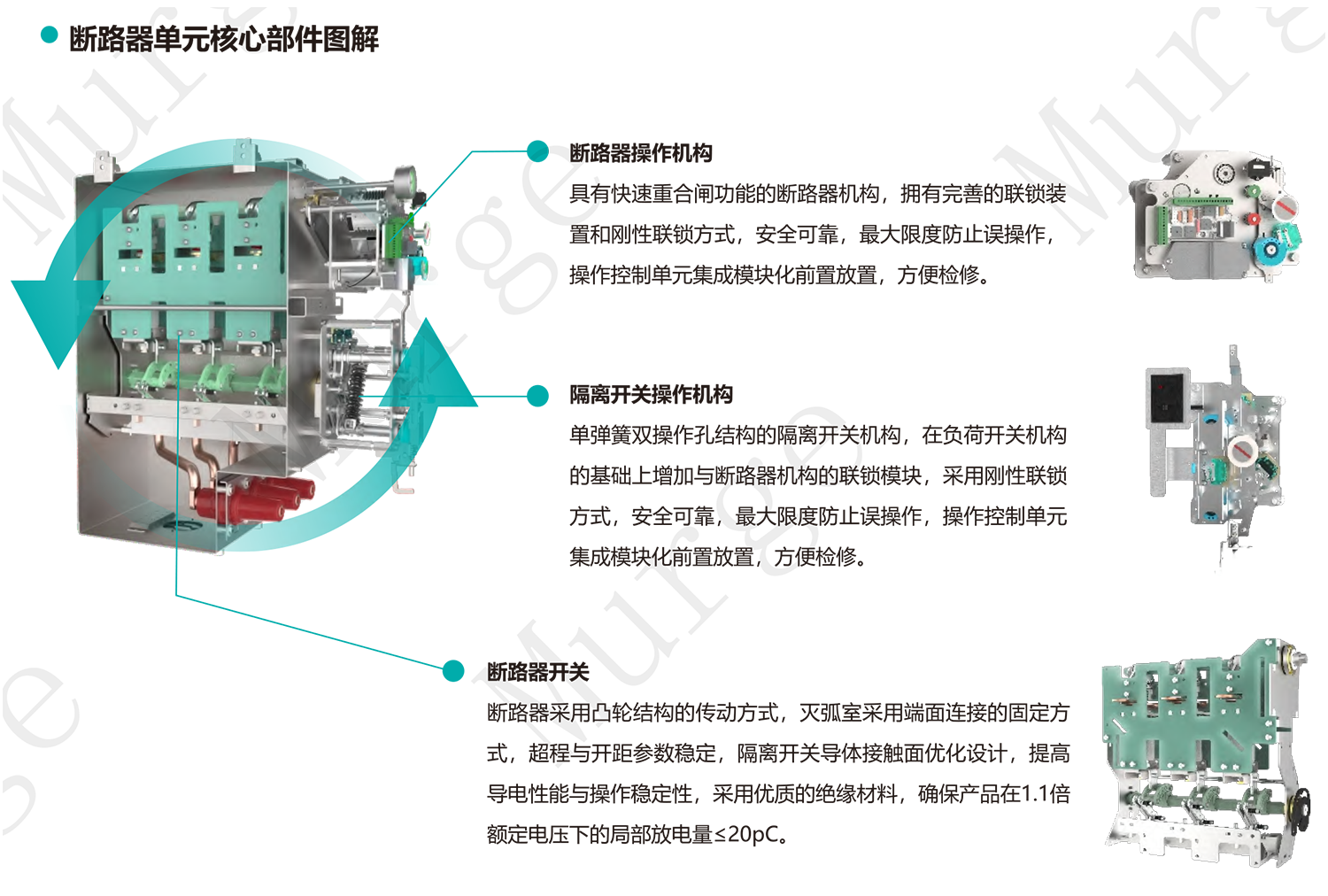

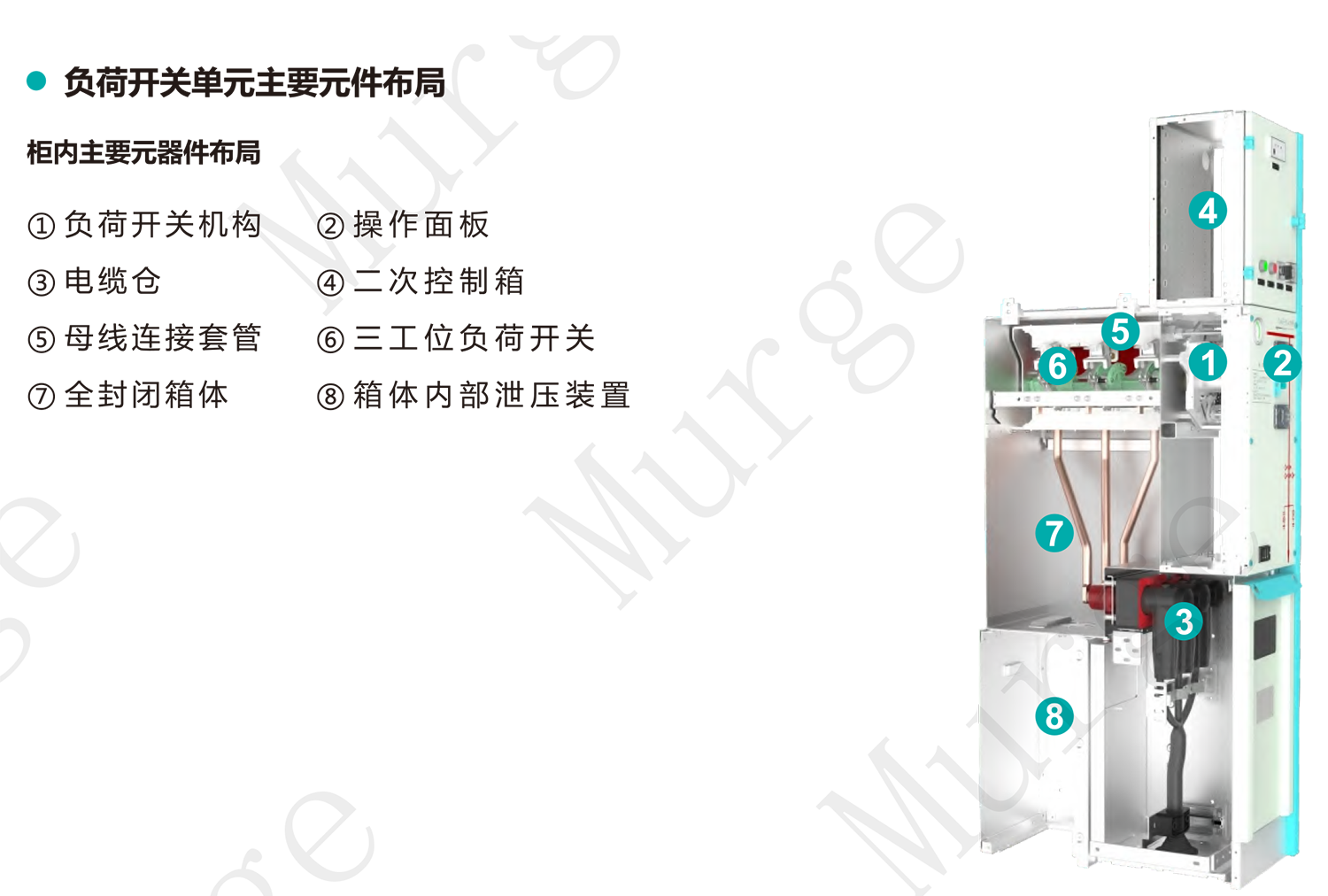

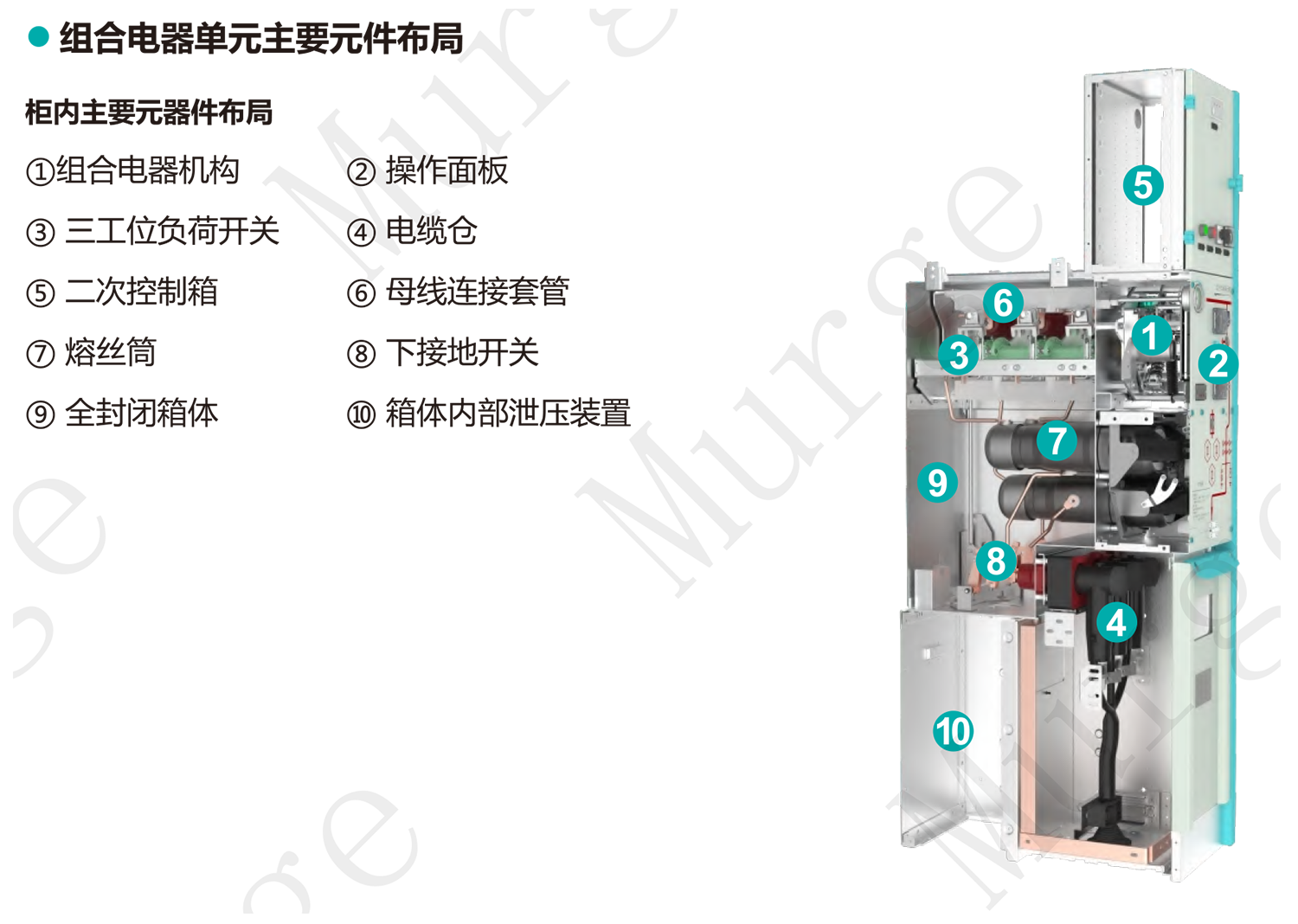

产品描述

执行标准

GB/T3804 3.6kV~40.5kV高压交流负荷开关

GB/T1984 高压交流断路器

GB/T16926 高压交流负荷开关-熔断器组合电器

GB/T1985 高压交流隔离开关和接地开关

GB/T3906 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T11022 高压开关设备和控制设备标准的共用技术要求

GB/T4208 外壳防护等级(IP代码)

DL/T404 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T311.1 绝缘配合第一部分:定义、原则和规划

12kV环网柜(箱)标准化设计定制方案(2022版)

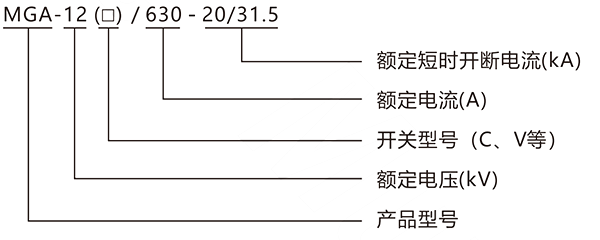

产品型号

备注:C:负荷开关单元;F:组合电器单元;V:断路器单元

MGC-12kV/630A环网柜主要技术参数表

序号	项目			单位	负荷开关单元	组合电器单元	断路器单元
1	额定电压			kV	12	12	12
2	额定频率			Hz	50	50	50
3	额定电流			A	630	125(取决于熔断器电流)	630
4	额定绝缘水平	1min 工频耐压	相间、对地	kV	42	42	42
			断口	kV	48	48	48
			控制和辅助回路	kV	2	2	2
		雷电冲击耐压	相间、对地	kV	75	75	75
			断口	kV	85	85	85
5	额定短时耐受电流			kA/s	20、25/4	——	20、25/4
6	额定峰值耐受电流			kA	50、63	——	50、63
7	额定短路开断电流			kA	——	受限于高压熔断器	20、25
8	额定短路关合电流			kA	50、63	受限于高压熔断器	50、63
9	额定转移电流			A	——	1700	——
10	额定有功负载开断电流			A	630	——	——
11	额定闭环开断电流			A	630	——	——
12	额定操作顺序			/	——	——	O-0.3s-CO-180s-CO
13	机械寿命		负荷开关/断路器	次	10000	10000	20000
			隔离/接地开关	次	3000	3000	3000
14	回路电阻			μΩ	≤150	——	≤150
15	额定充气压力(20℃时表压)			MPa	0.04
16	气体年相对泄漏率			年	≤0.01%
17	绝缘气体				SF6
18	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码)	/	IP67
			柜体(IP代码)	/	IP41
			柜体(IK代码)	/	IK10
19	燃弧试验(故障电流/持续时间)			kA/s	20/1、25/0.5

MGC-24kV/630A 环网柜主要技术参数表

序号	项目			单位	负荷开关单元	组合电器单元	断路器单元
1	额定电压			kV	24	24	24
2	额定频率			Hz	50	50	50
3	额定电流			A	630	125(取决于熔断器电流)	630
4	额定绝缘水平	1min 工频耐压	相间、对地	kV	65	65	65
			断口	kV	79	79	79
			控制和辅助回路	kV	2	2	2
		雷电冲击耐压	相间、对地	kV	125	125	125
		雷电冲击耐压	断口	kV	145	145	145
5	额定短时耐受电流			kA/s	20、25/4	——	20、25/4
6	额定峰值耐受电流			kA	50、63	——	50、63
7	额定短路开断电流			kA	——	受限于高压熔断器	20、25
8	额定短路关合电流			kA	50、63	受限于高压熔断器	50、63
9	额定转移电流			A	——	1400	——
10	额定有功负载开断电流			A	630	——	——
11	额定闭环开断电流			A	630	——	——
12	额定操作顺序			/	——	——	O-0.3s-CO-180s-CO
13	机械寿命	负荷开关/断路器		次	5000	5000	10000
13	机械寿命	隔离/接地开关		次	3000	3000	3000
14	回路电阻			μΩ	≤150	——	≤150
15	额定充气压力(20℃时表压)			MPa	0.04
16	气体年相对泄漏率			年	≤0.01%
17	绝缘气体				SF6
18	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码)	/	IP67
			气箱(IP代码)	/	IP67
			柜体(IP代码)	/	IP41
			柜体(IK代码)	/	IK10

MGC-12kV/1250A 环网柜主要技术参数表

序号	项目			单位	断路器单元
1	颜定电压			kV	12
2	额定频率			Hz	50
3	额定电流			A	1250
4	额定绝缘水平	1min 工频耐压	相间，对地	kV	42
			断口	kV	48
			控制和辅助回路	kV	2
		雷电冲击耐压	相问、对地	kV	75
			断口	kV	85
5	颜定短时耐受电流			kA/s	25、31.5/4
6	断定峰值耐受电流			kA	6,380
7	额定短路开断电流			kA	25、31.5
8	额定短路关合电流			kA	63、80
9	额定操作题序			/	0-0.3s-CO-180s-CO
10	机械寿命		负荷开关断路器	次	10000
			隔离/接地开关	次	3000
11	回路电阻			μΩ	≤150
12	额定充气压力(20℃时表压)			MPa	0.04
13	气体年相对泄润率			年	≤0.01%
14	绝缘气体			/	SF6
15	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码)	/	IP67
			柜体(P代码)	/	IP41
			柜体(IK代码)	/	IK10
16	燃弧试验(故障电流/特续时间			kA/s	31.5/0.5

典型方案

备注:可按需将基本单元组合形成共箱方案，最多可实现6单元共箱，满足客户的个性化定制需求。

更多方案详询我公司技术支持。

安装尺寸表

12kV标准整机的柜深为750mm,柜高为1450 mm(不带仪表箱),仪表箱选配高度为200mm、350mm、470mm。

共箱单元数	1	2	3	4	5	6
气箱净宽	325	650	975	1300	1625	1950

注:柜体总宽根据用户方案搭配端板决定;

另可根据用户需求,提供国网标准化尺寸柜型
