MGX-40.5系列SF₆气体绝缘开关柜（C-GIS）

MGX系列气体绝缘开关柜(C-GIS)是默飓公司研发的具有自主知识产权的新一代开关产品，其内部采用低压力SF6气体作为绝缘介质、以真空断路器、三工位开关为主要一次元件，密封在充气隔室内部，气室采用3mm厚优质不锈钢板焊接成型，不受环境影响;具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
MGX系列开关设备系40.5kV三相交流50Hz单母线及单母线分段系统的成套配电装置，可适用于5500米高海拔工作环境。主要用于发电公司、中小型发电机送电、工矿企事业配电以及电力系统变电所的受电、送电及大型高压电动机起动等，实行控制、保护与监测。

E-mail:

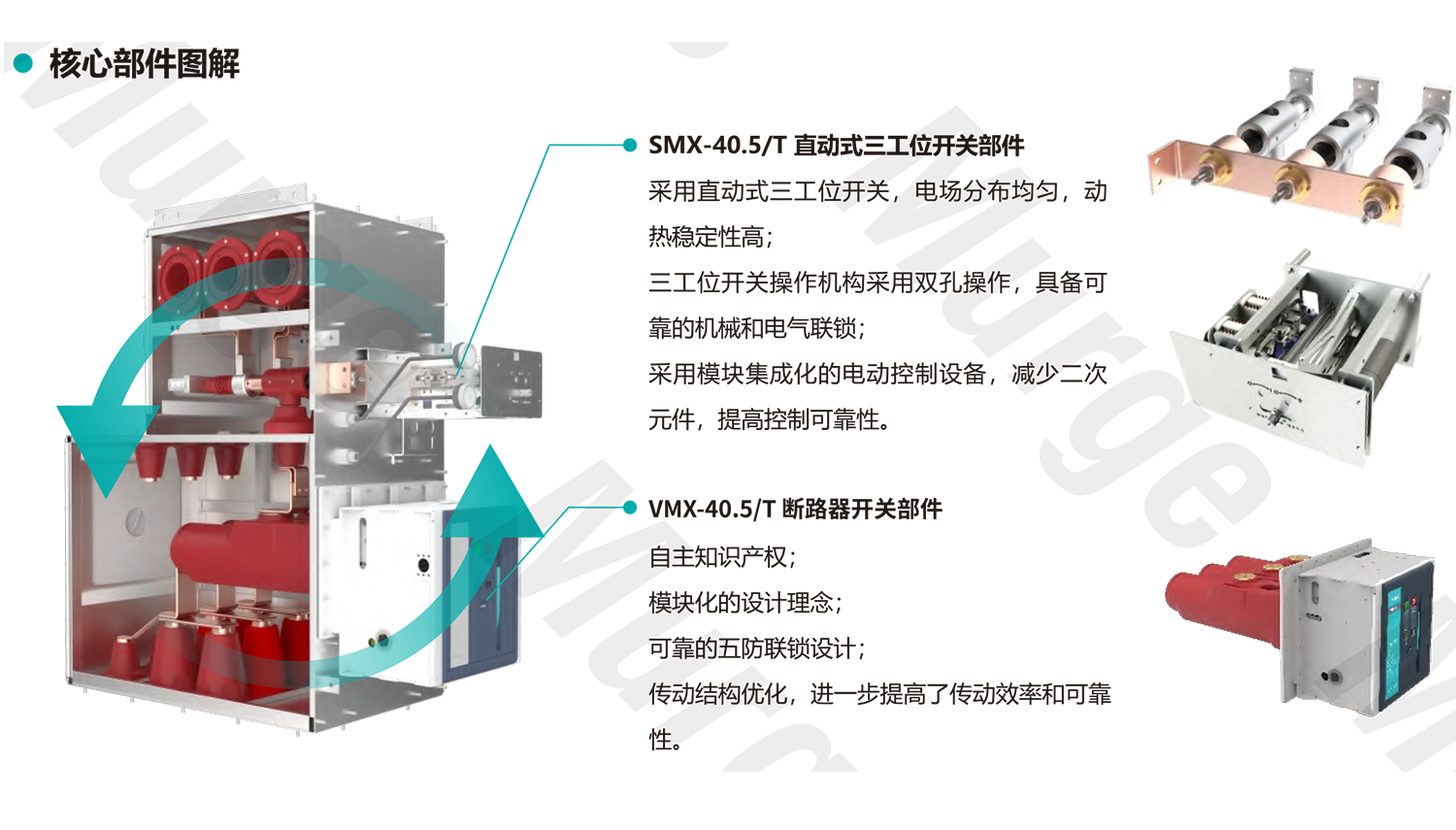

产品描述

执行标准

GB/T 1207电磁式电压互感器
GB/T 1208电流互感器
GB/T 1984高压交流断路器
GB/T 1985高压交流隔离开关和接地开关
GB/T 39063.6kV~40.5kV 交流金属封闭开关设备和控制设备GB/T 11022 高压开关设备和控制设备标准的共用技术要求

GB 50150 电气装置安装工程电气设备交接试验标准
DL/T 402 高压交流断路器订货技术条件
DL/T 404 3.6kV~40.5kV 交流金属封闭开关设备和控制设备DL/T 486高压交流隔离开关和接地开关
DL/T 593 高压开关设备和控制设备标准的共用技术要求

Q/GDW 13088.1-2018 12kV~40.5kV 高压开关柜采购标准第1部分通用技术规范

Q/GDW 13088.16-2018 12kV~40.5kV 高压开关柜采购标准第16部分:40.5kV/1250A~31.5kA 充气式高压开关柜专用技术规范

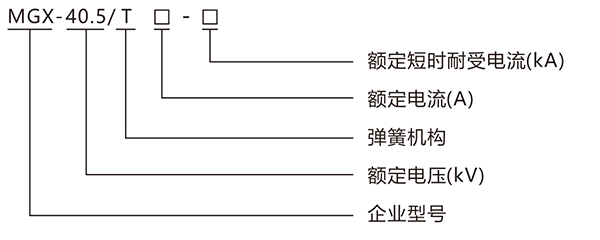

产品型号

MGX-40.5开关柜技术参数表

序号	项目			单位	参数
1	额定电压			kV	40.5
2	额定频率			Hz	50
3	额定电流			A	1250/2500/3150
4	额定绝缘水平	1min 工频耐压	相间、对地	kV	95
			断口	kV	118
			控制和辅助回路	kV	2
		雷电冲击耐压	相间、对地	kV	185
		雷电冲击耐压	断口	kV	215
5	额定短时耐受电流			kA/s	25、31.5/4
6	额定峰值耐受电流			kA	63、80
7	额定短路开断电流			kA	25、31.5/4
8	额定短路关合电流			kA	63、80
9	断路器电寿命			/	E2
10	额定操作顺序			/	O-0.3s-CO-180s-CO
11	机械寿命		负荷开关/断路器	次	20000
11	机械寿命		隔离/接地开关	次	5000
12	回路电阻		1250A	μΩ	≤120
12	回路电阻		2500A	μΩ	≤80
13	额定充气压力(20℃时表压)			MPa	0.02
14	气体年相对泄漏率			年	≤0.01%
15	绝缘气体			/	SF6
16	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码) /		IP67
			柜体(IP代码)	/	IP41
			柜体(IK代码)	/	IK10
17	燃弧试验(故障电流/持续时间)			kA/s	31.5/1

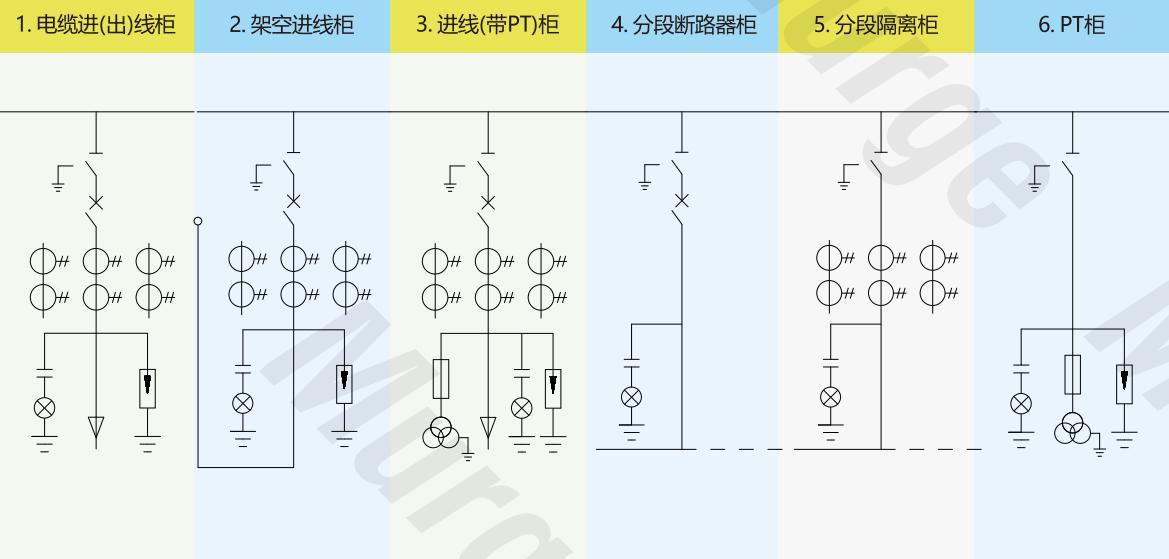

主要一次典型方案

安装尺寸表

额定电流(A)	1250	2500	3150
柜宽(mm)	600	800	1000

技术要求

L柜宽(mm)	600	800	1000
L1地脚孔(mm)	430	630	830

1.开关设备可用螺栓连接到基础槽钢上或焊接到地基槽钢上;

2.基础槽钢的敷设应保证平整，每米的不平整度不得大于1mm;

3.地基应能承受开关柜最大静载荷2000kg，最大冲击负荷3000kg
