VS1-24plus 户内真空断路器

VS1-Plus断路器系列产品是公司自主研发的产品，采用模块化设计理念，应用模块化机构组装而成，产品安装、维护、检测、操作简单方便。相对比传统的VS1断路器产品拥有运行稳定性更可靠，安全性更高，使用寿命更长等特点。产品满足客户在12kV、24kV输配电系统的应用需求，并广泛用于电力、能源、石化、冶金、制造、交通、建筑、环保等诸多行业以及大型企业和国家重点工程项目。

E-mail:

产品描述

VS1-Plus断路器为M2、C2、E2级断路器
断路器可用于特殊环境、可频繁操作的场所。配置自主研发的模块化机构，使用寿命有更大的提升。具有长寿命，免维护的特点。

VS1-Plus断路器具有高稳定性、高可靠性
断路器机构的传动部分经过设计优化，具有维护方便、停电检修时间短、零配件通用性高等优点，且与真空灭弧室很好的匹配性，性能更优越。

产品所执行的国内国际标准
GB/T1984《高压交流断路器》
JB/T3855《高压交流真空断路器》
Q/MG653.1-2021《12kV-40.5kV户内高压交流真空断路器》
DL/T403《12kV-40.5kV高压真空断路器订货技术条件》
IEC62271-100《高压开关设备和控制设备-第100部分：交流断路器》

二次回路
二次控制线路板采用模块化的设计，机构电气连接采用自扣紧的插头，既方便更换，又保证了电气连接的可靠性。

高性能油缓冲器
高性能分闸缓冲器的应用大大减少了真空断路器分闸时动触头的过冲和反弹幅值，因此避免了触头过冲造成的真空灭弧室波纹管局部过度疲劳引起的机械寿命的降低。

质量保障
组装流水线全部采用高精度的气动工具及夹具，全自动组装线及在线检测；
生产线配备了先进的装配夹具和检测设备，有效保证了产品批量生产的稳定性和一致性；
精密的弹簧性能测试仪，对断路器的核心弹簧元件进行力值检测，确保断路器动作稳定可靠；
进货检验机制、严格把控外购件、外协件质量；
高精度的断路器动态特性测试仪及回路电阻测试仪是对真空断路器的品质保证；
断路器出厂前均进行300次磨合试验。

运行安全
断路器具有防误操作闭锁保护功能，和开关柜配合后，可实现“五防”联锁功能，避免误操作，保护人身安全。
只有在断路器和接地开关处于分闸位置时，断路器手车才能从试验位置摇到工作位置；
断路器只有在工作位置或试验位置才能被合闸；
断路器合闸后手车不能摇动，只有在分闸状态下才能摇进摇出；
断路器处于合闸位置时不能从工作位置摇到试验位置；
断路器摇进摇出过程中不能合闸操作；
断路器在合闸结束后，如合闸信号未及时去除，断路器内部防跳控制回路将切断合闸回路防止多次重合闸（可选配）；
如选用电气合闸闭锁，在二次控制回路不能提供电源或提供电源不能满足闭锁电磁铁正常工作时，断路器将不能合闸（可选配）。

应用说明

VS1-Plus系列真空断路器适用于12kV、24kV，三相交流50Hz，可作为工矿企业、变电站设备的保护和控制单元。配合KYN28-12(24)型中置式开关柜及固定式开关柜使用，断路器采用模块化弹簧操作机构与框架独立式设计，断路器可固定安装，也可配合底盘车安装。

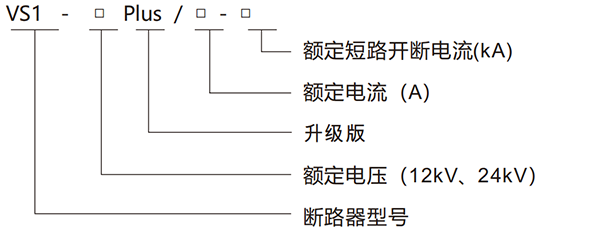

产品型号

正常使用环境

◆ 环境温度： -15〜40℃,日平均温度不超过35℃。
◆ 湿度：在24小时内测定相对湿度的平均值≤95%;在24小时内测得水蒸气压力的平均值≤2.2kPa;月相对湿度平均值≤90%；月水蒸气压力平均值≤1.5kPa。
◆ 海拔高度≤1000m。
◆ 阳光辐射可以忽略。
◆ 周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或烟雾的污染。

特殊使用环境条件

对于断路器在特殊条件下的使用，由用户与制造厂家协商处理。
通常以下使用条件会被制造厂考虑：
◆ 设备安装地点海拔超过1000m，外绝缘强度将会降低。或者订购高原型产品，并符合相应绝缘要求。
◆ 更高的环境温度，断路器需要降低额定电流，或者加装风机强制散热。

24kV技术参数

序号	名称		单位	参数
1	额定电压		kV	24
2	额定频率		Hz	50
3	额定绝缘水平	1min工频耐压(有效值)		65/79(相间、相对地/真空断口)
		雷电冲击耐压(峰值)	kV	125/145(相间、相对地/真空断口)
4	额定电流		A	630	630	1600
				1250	1250	2000
						2500
						3150
5	额定短路开断电流		kA	20	25	31.5
6	额定短时耐受电流(额定短时热稳定电流)		kA	20	25	31.5
7	额定短路关合电流		kA	50	63	80
8	额定峰值耐受电流(额定动稳定电流)		kA	50	63	80
9	额定短路持续时间		S	4
10	额定操作顺序			分-0.3s-合分-180s-合分
11	额定短路电流开断次数		次	20
12	机械寿命		次	10000
13	额定单个电容器组开断电流		A	630
14	额定背对背电容器组开断电流		A	400
15	动、静触头允许磨损累积厚度		mm	3
16	触头开距		mm	12±1
17	超行程		mm	3.5±0.5
18	三相分、合闸不同期性		ms	≤2
19	合闸触头弹跳时间		ms	≤2
20	平均分闸速度		m/s	1.2±0.3
21	平均合闸速度		m/s	0.9±0.3
22	合闸时间		ms	≤100
23	分闸时间		ms	≤50
24	各相主回路电阻		μΩ	630A		≤60
				1250A		≤55
				1600A~2000A		≤35
				2500A		≤30
				3150A		≤25
25	触头分闸反弹辐值		mm	≤2
26	额定操作电压	合闸	V	DC110、220/AC220、110波动范围85%～110%
		分闸	V	DC110、220/AC220、110波动范围65%～120%
27	储能电机额定电压		V	AC110/220,DC110/220
28	储能时间		S	≤15

注:如对参数有更高的要求，请与我公司技术联系。
