MGC-40.5系列SF₆气体绝缘环网柜

MGC系列SF₆气体全绝缘紧凑型环网柜(RMU)是默飓公司自主研发的新型SF₆气体绝缘的中压开关设备，产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式单元与扩展式单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
MGC系列开关设备是一个完全密封的系统，其所有一次元件均封闭在不锈钢的壳体内，不受环境影响;具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
产品已通过国家级高压电器试验中心型式试验，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。

E-mail:

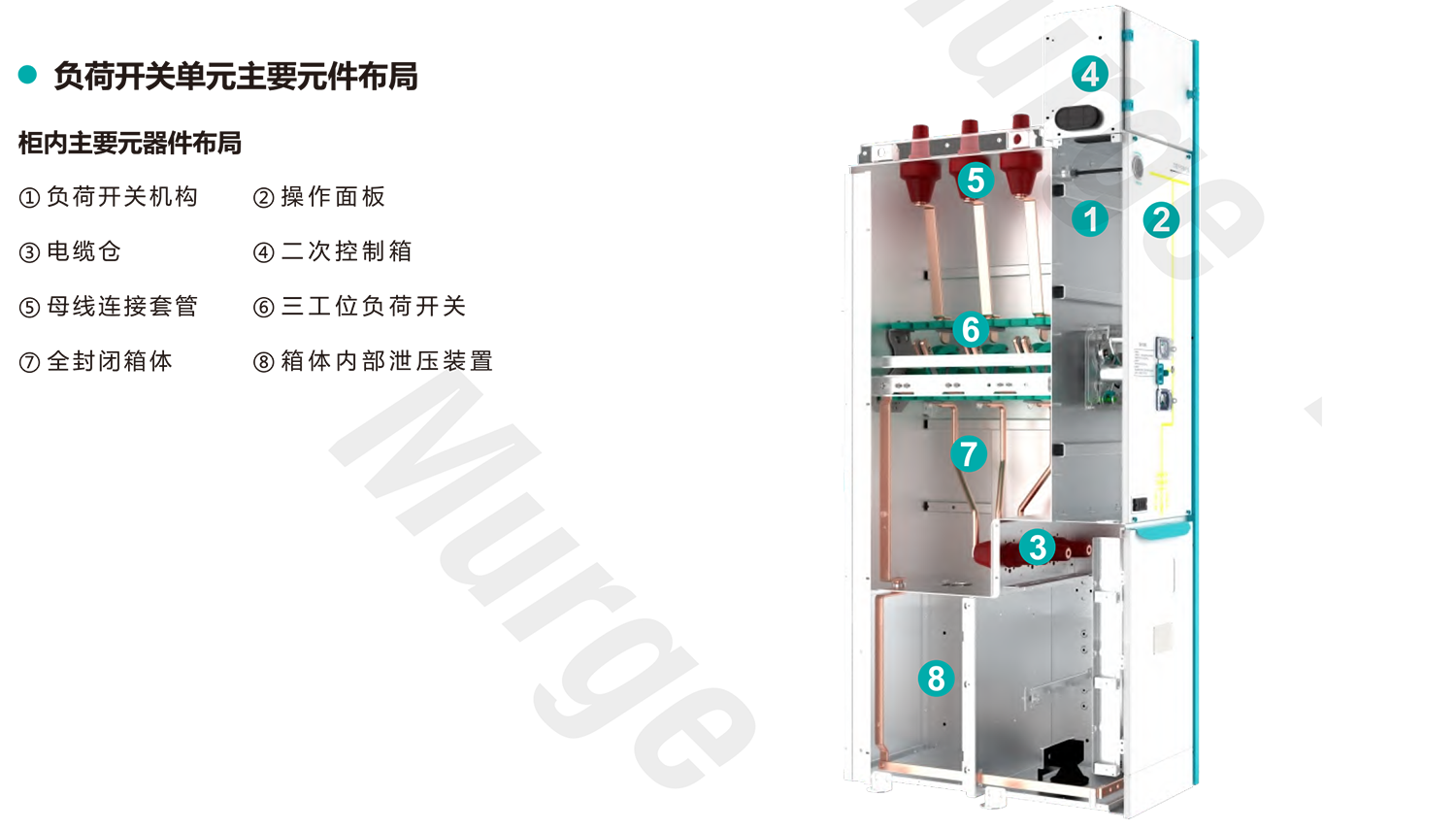

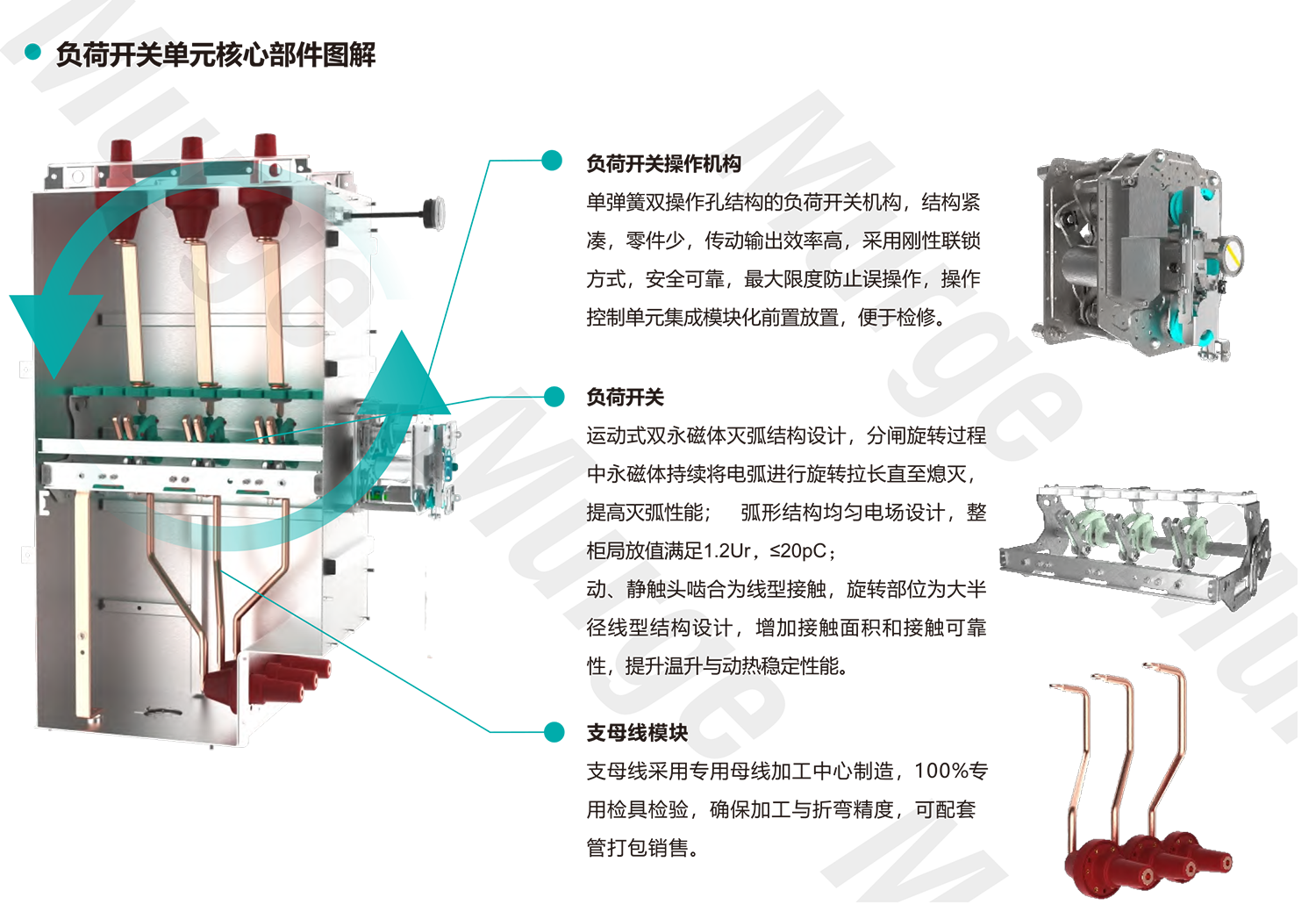

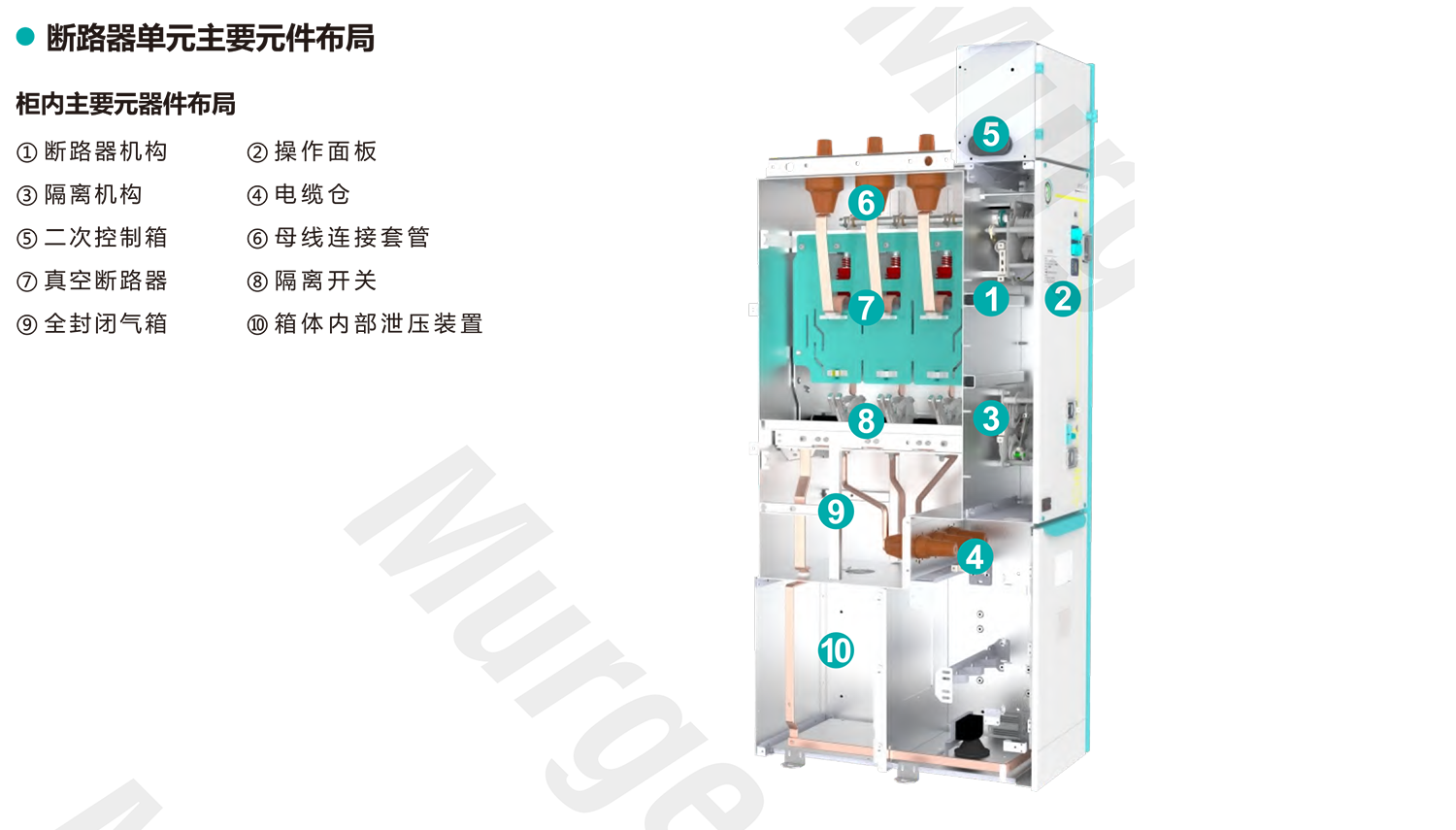

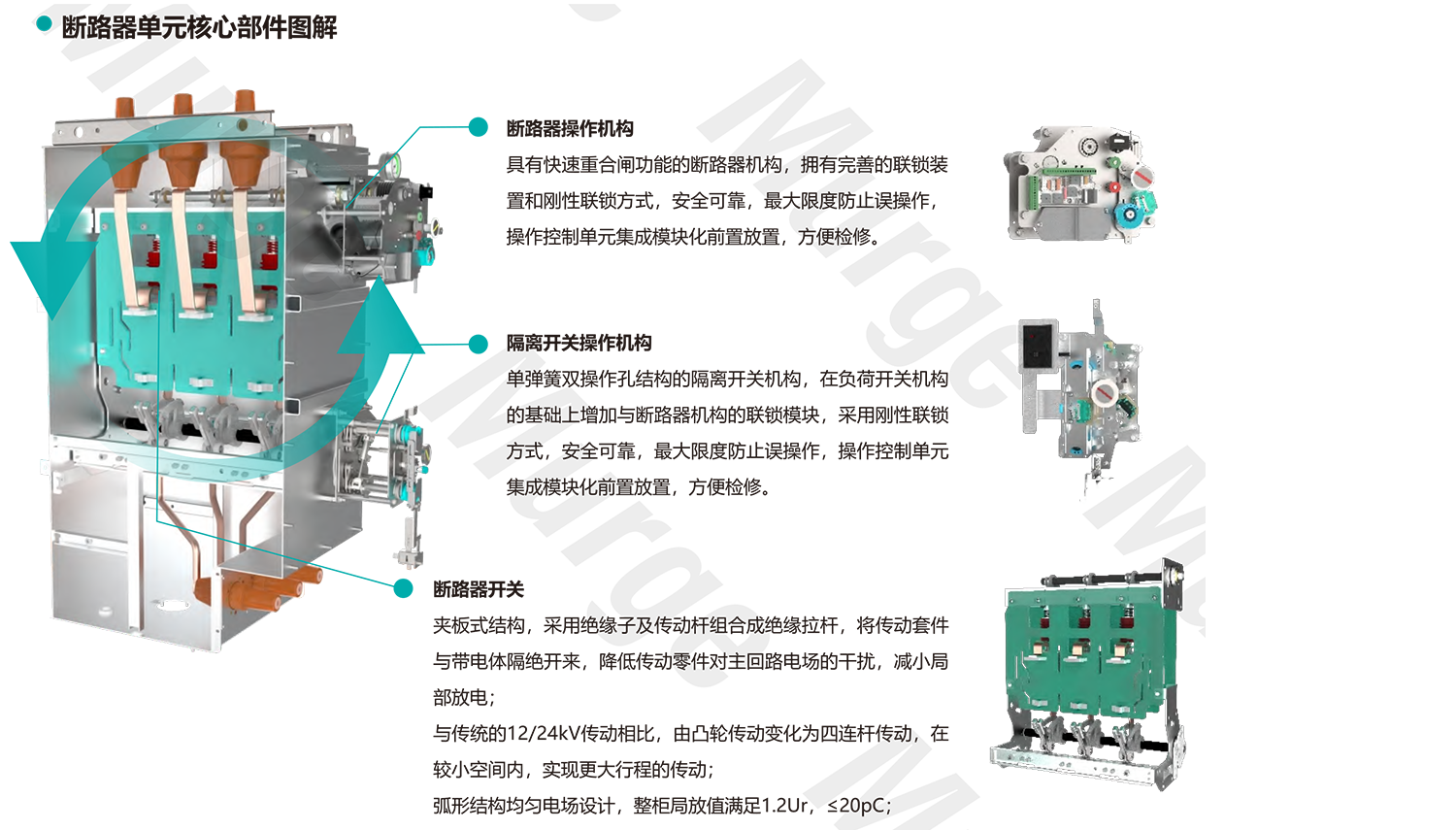

产品描述

执行标准

GB/T3804 3.6kV~40.5kV 高压交流负荷开关
GB/T1984 高压交流断路器
GB/T16926 高压交流负荷开关-熔断器组合电器

GB/T1985 高压交流隔离开关和接地开关
GB/T3906 3.6kV~40.5kV 交流金属封闭开关设备和控制设备

GB/T11022 高压开关设备和控制设备标准的共用技术要求

GB/T4208 外壳防护等级(IP代码)

DL/T404 3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T311.1 绝缘配合第一部分:定义、原则和规划

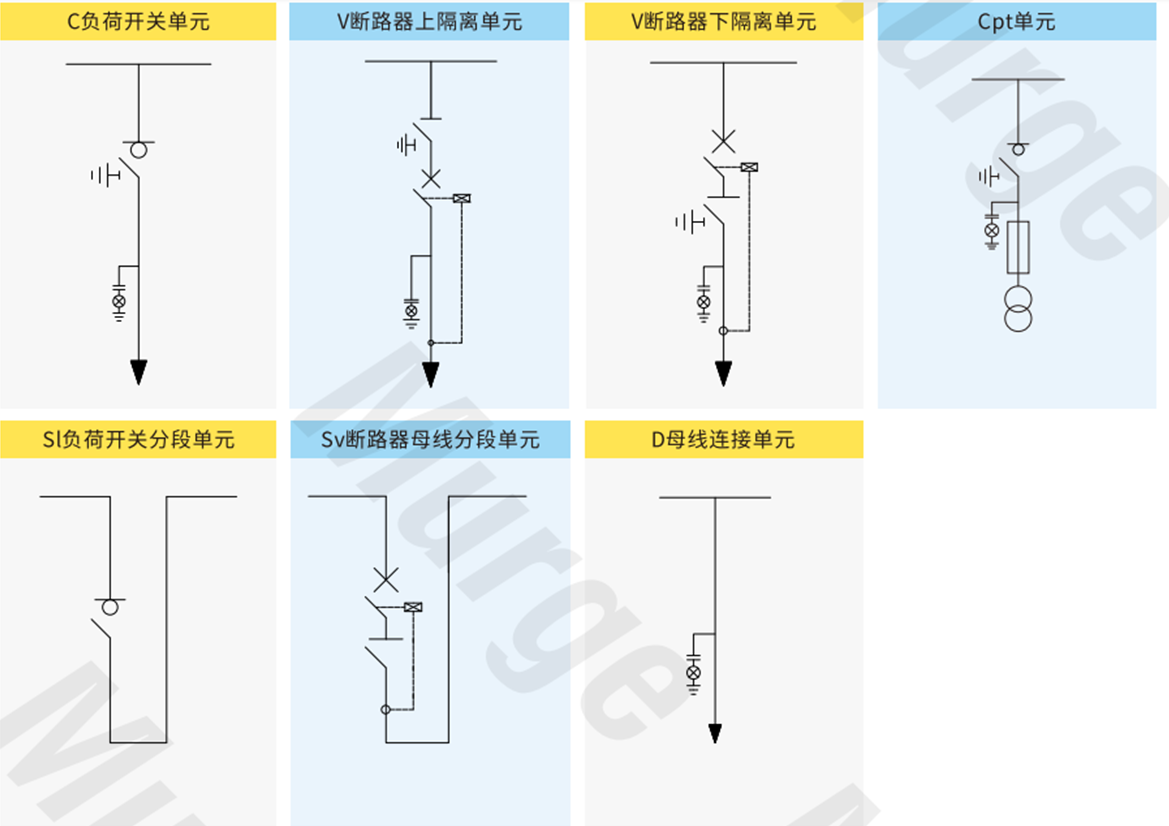

产品型号

MGC-40.5 环网柜主要技术参数表

序号	项目			单位	负荷开关单元	断路器单元
1	额定电压			kV	40.5	40.5
2	额定频率			Hz	50	50
3	额定电流			A	630	630
4	额定绝缘水平	1min 工频耐压	相间、对地	kV	95	95
			断口	kV	118	118
			控制和辅助回路	kV	2	2
		雷电冲击耐压	相间、对地	kV	185	185
			断口	kV	215	215
5	额定短时耐受电流/持续时间			kA/s	25/3	25/3
6	额定峰值耐受电流			kA	63	63
7	额定短路开断电流			kA	——	25
8	额定短路关合电流			kA	63	63
9	额定转移电流			A	——	——
10	额定有功负载开断电流			A	630	——
11	额定闭环开断电流			A	630	630
12		额定操作顺序		/	——	O-0.3s-CO-180s-CO
13	机械寿命		负荷开关/断路器	次	5000	10000
			隔离/接地开关	次	3000	3000
14	回路电阻			μΩ	≤150	≤180
15	额定充气压力(20℃时表压)			MPa	0.04
16	气体年相对泄漏率			年	≤0.01%
17	绝缘气体				SF6
18	防护等级		隔室(IP代码)	/	IP2XC
			气箱(IP代码)	/	IP67
			柜体(IP代码)	/	IP4X
			柜体(IK代码)	/	IK10
